Linha Nexus:
A linha NEXUS está crescendo rapidamente, pois combina Avançada Tecnologia, Alta Performance e Valor Excepciona. Abaixo, nós agrupamos os produtos pelo tipo de processo. Clique sobre a foto para maiores detalhes.

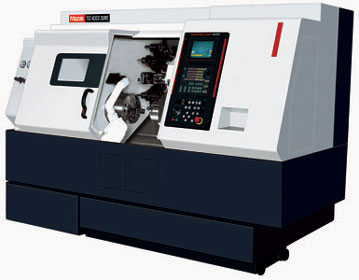

Linha



  QTN 100 II QTN 150 II QTN 200 II
Tamanho da Placa (pol) 6" 8" 8"
Diâmetro Máximo Torneável  (mm) 280 330 350
Comprimento Máximo Torneável  (mm) 310 285 / 520 514 / 1024
Diâmetro Máximo de Barra na Árvore (mm) 51 51 65
Árvore Principal (RPM/KW/HP-30 min) 6000 / 11 / 15 5000 / 11 / 15 5000 / 26 / 35
Nº Ferramentas 12 12 12

  QTN 250 II QTN 300 II QTN 350 II
Tamanho da Placa (pol) 10" 10" 12"
Diâmetro Máximo Torneável  (mm) 350 420 420
Comprimento Máximo Torneável  (mm) 483 / 993 662 / 1232 / 1597 604 / 1174 / 1539
Diâmetro Máximo de Barra na Árvore (mm) 77 77 102
Árvore Principal (RPM/KW/HP-30 min) 4000 / 26 / 35 4000 / 26 / 35 3300 / 30 / 40
Nº Ferramentas 12 12 12

  QTN 100M II QTN 100MS II QTN 200M II
Tamanho da Placa (pol) 6" 6" / 5" 8"
Diâmetro Máximo Torneável  (mm) 280 280 380
Comprimento Máximo Torneável  (mm) 335 - 514 / 1024
Diâmetro Máximo de Barra na Árvore (mm) 51 51 65
Árvore Principal (RPM/KW/HP-30 min) 6000 / 11 / 15 6000 / 11 / 15 5000 / 26 / 35
Árvore Secundária (RPM/KW/HP-10 min) - 6000 / 7.5 / 10 -
Ferram. Rotativas  (RPM/KW/HP-10 min) 4500 / 3.7 / 5 4500 / 3.7 / 5 4500 / 5.5 / 7.5
Nº Ferramentas 12 12 12

  QTN 200MS II QTN 200MY II QTN 200MSY II
Tamanho da Placa (pol) 8" / 6" 8" 8" / 6"
Diâmetro Máximo Torneável  (mm) 380 380 380
Comprimento Máximo Torneável  (mm) - 541 -
Diâmetro Máximo de Barra na Árvore (mm) 65 65 65
Árvore Principal (RPM/KW/HP-30 min) 5000 / 26 / 35 5000 / 26 / 35 5000 / 26 / 35
Árvore Secundária (RPM/KW/HP-10 min) 6000 / 7.5 / 10 - 6000 / 7.5 / 10
Ferram. Rotativas  (RPM/KW/HP-10 min) 4500 / 5.5 / 7.5 4500 / 5.5 / 7.5 4500 / 5.5 / 7.5
Nº Ferramentas 12 12 12

  QTN 250M II QTN 250MS II QTN 250MY II
Tamanho da Placa (pol) 10" 10" / 6" 10"
Diâmetro Máximo Torneável  (mm) 380 380 380
Comprimento Máximo Torneável  (mm) 512 / 1022 - 512
Diâmetro Máximo de Barra na Árvore (mm) 77 77 77
Árvore Principal (RPM/KW/HP-30 min) 4000 / 26 / 35 4000 / 26 / 35 4000 / 26 / 35
Árvore Secundária (RPM/KW/HP-10 min) - 6000 / 7.5 / 10 -
Ferram. Rotativas  (RPM/KW/HP-10 min) 4500 / 5.5 / 7.5 4500 / 5.5 / 7.5 4500 / 5.5 / 7.5
Nº Ferramentas 12 12 12

  QTN 250MSY II QTN 300M II QTN 300MY II
Tamanho da Placa (pol) 10" / 6" 10" 10"
Diâmetro Máximo Torneável  (mm) 380 420 420
Comprimento Máximo Torneável  (mm) - 654 / 1224 / 1589 662 / 1597
Diâmetro Máximo de Barra na Árvore (mm) 77 77 77
Árvore Principal (RPM/KW/HP-30 min) 4000 / 26 / 35 4000 / 26 / 35 4000 / 26 / 35
Árvore Secundária (RPM/KW/HP-10 min) 6000 / 7.5 / 10 - -
Ferram. Rotativas  (RPM/KW/HP-10 min) 4500 / 5.5 / 7.5 4000 / 5.5 / 7.5 4000 / 5.5 / 7.5
Nº Ferramentas 12 12 12

  QTN 350M II QTN 350MY II
Tamanho da Placa (pol) 12" 12"
Diâmetro Máximo Torneável  (mm) 420 420
Comprimento Máximo Torneável  (mm) 603 / 1173 / 1538 604 / 1539
Diâmetro Máximo de Barra na Árvore (mm) 102 102
Árvore Principal (RPM/KW/HP-30 min) 3300 / 30 / 40 3300 / 30 / 40
Ferram. Rotativas  (RPM/KW/HP-10 min) 4000 / 5.5 / 7.5 4000 / 5.5 / 7.5
Nº Ferramentas 12 12
